Fiber Optic Splitter Insert Type Optical Splitter Dengan Konektor SC UPC
Deskripsi Produk
Ada dua jenis PLC Splitter yaitu 1xN dan 2xN.Ini membagi sinyal optik seragam dari satu atau dua input ke beberapa output.Pembagi dapat dioperasikan dalam arah terbalik untuk menggabungkan beberapa sinyal menjadi satu serat atau dua serat.Penomoran ditandai dengan tanda permanen pada setiap keluaran untuk memudahkan identifikasi port.
Keuntungannya adalah distribusi optik seragam, kehilangan penyisipan rendah, kehilangan polarisasi rendah, kehilangan pengembalian tinggi, keandalan tinggi, stabilitas tinggi, dll. Gaya Konektor Serat Optik memiliki FC, SC dan LC.
Parameter Teknis
| Spesifikasi Model | Mengklasifikasikan model | Ukuran Luar(mm) |
| CP-PLC41(SC) | Penyisip optik 1:4, konektor SC/UPC | 130×100×25 |
| CP-PLC41(LC) | Penyisip optik 1:4, konektor LC/UPC | 130×100×25 |
| CP-PLC81(SC) | 1:8 penyisip optik, konektor SC/UPC | 130×100×25 |
| CP-PLC81(LC) | 1:8 penyisip optik, konektor LC/UPC | 130×100×25 |
| CP-PLC161(SC) | 1:16 penyisip optik, konektor SC/UPC | 130×100×50 |
| CP-PLC161(LC) | 1:16 penyisip optik, konektor LC/UPC | 130×100×50 |
| CP-PLC321(SC) | 1:32 , konektor SC/UPC inserter optik | 267×100×50 |
| CP-PLC321(LC) | 1:32 penyisip optik, konektor LC/UPC | 267×100×50 |
| CP-PLC641(LC) | 1:64 penyisip optik, konektor LC/UPC | 267×100×100 |
| CP-PLC641(SC) | 1:64 penyisip optik, konektor SC/UPC | 267×100×100 |
| CP-PLC1281(SC) | 1:128 penyisip optik, konektor SC/UPC | 404×100×100 |
2×N Karakteristik Optik dari PLC Optical Splitter
| Parameter | Satuan | Indeks | ||||||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | ||
| Bandwith yang berfungsi | nm | 1260～1610 | ||||||
| Kerugian penyisipan | dB | ≤4.0 | ≤7.5 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.4 | ≤24.0 |
| Kerugian terkait polarisasi | dB | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,5 | ≤0,5 |
| keseragaman | dB | ≤0,8 | ≤0,8 | ≤0,8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| Mengembalikan kerugian | dB | ≥55 | ||||||
| directivity | dB | ≥55 | ||||||
| suhu kerja/penyimpanan | ℃ | -40～+85 | ||||||
1×N Karakteristik Optik dari PLC Optical Splitter
| Parameter | Satuan | Indeks | ||||||
| 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| Bandwith yang berfungsi | nm | 1260～1610 | ||||||
| Kerugian penyisipan | dB | ≤3.8 | ≤7.2 | ≤10.5 | ≤13.8 | ≤17.1 | ≤20.1 | ≤23.7 |
| Kerugian terkait polarisasi | dB | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 |
| keseragaman | dB | ≤0,5 | ≤0,6 | ≤0,8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| Mengembalikan kerugian | dB | ≥55 | ||||||
| directivity | dB | ≥55 | ||||||
| suhu kerja/penyimpanan | ℃ | -40～+85 | ||||||

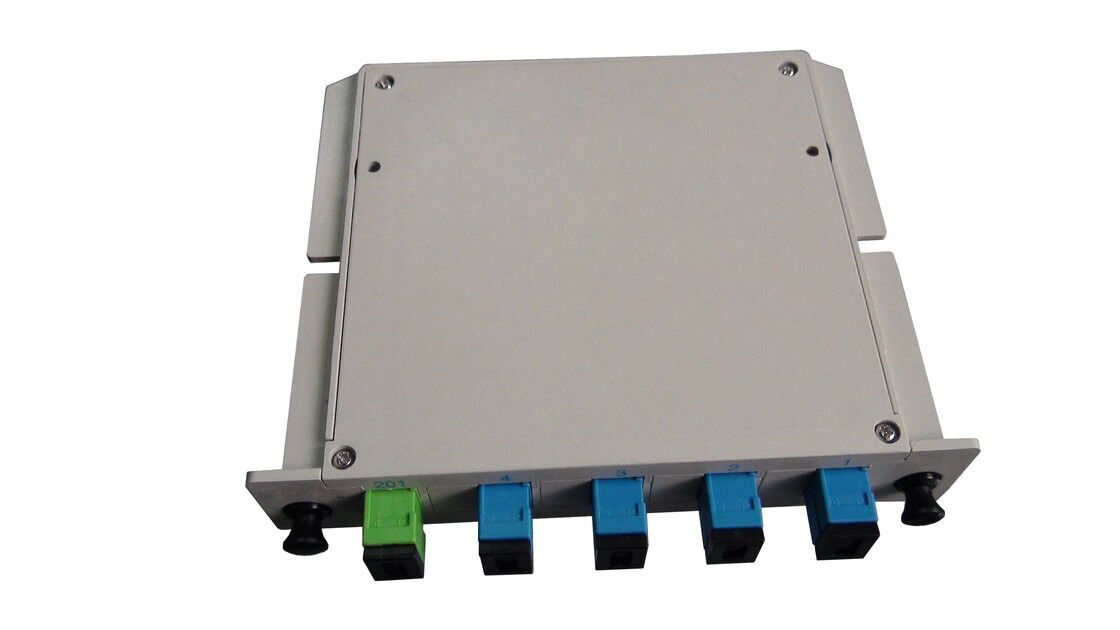

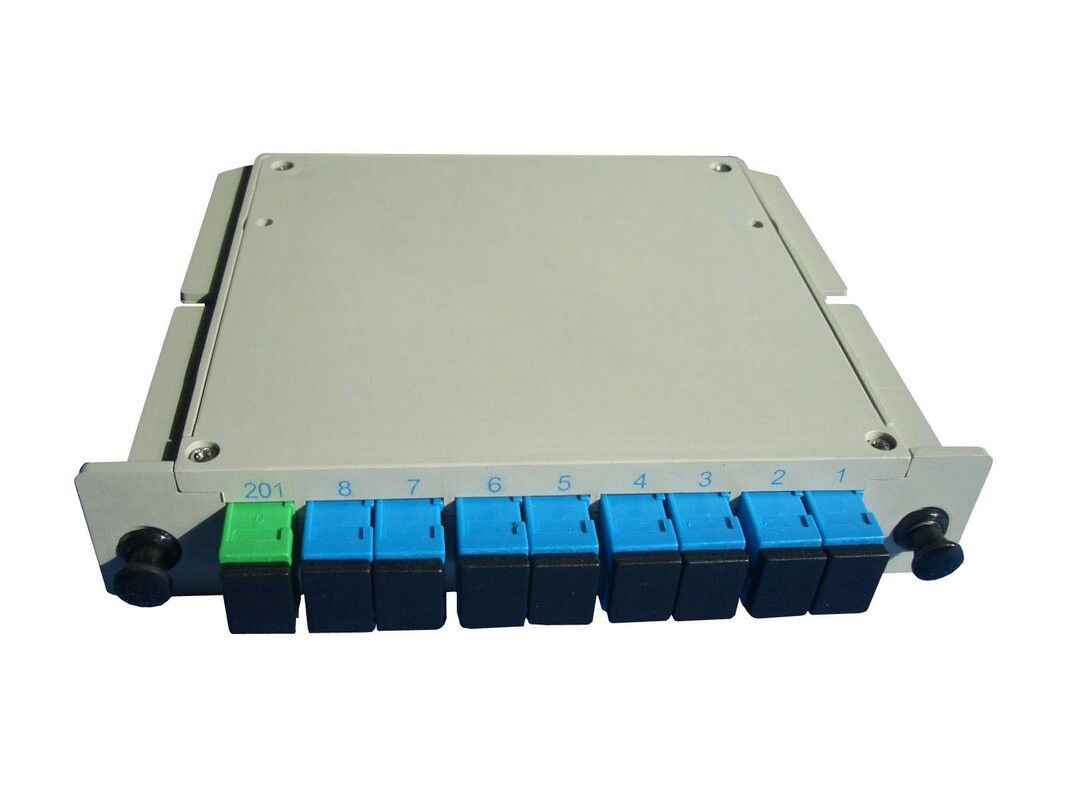

Gambar Produk
